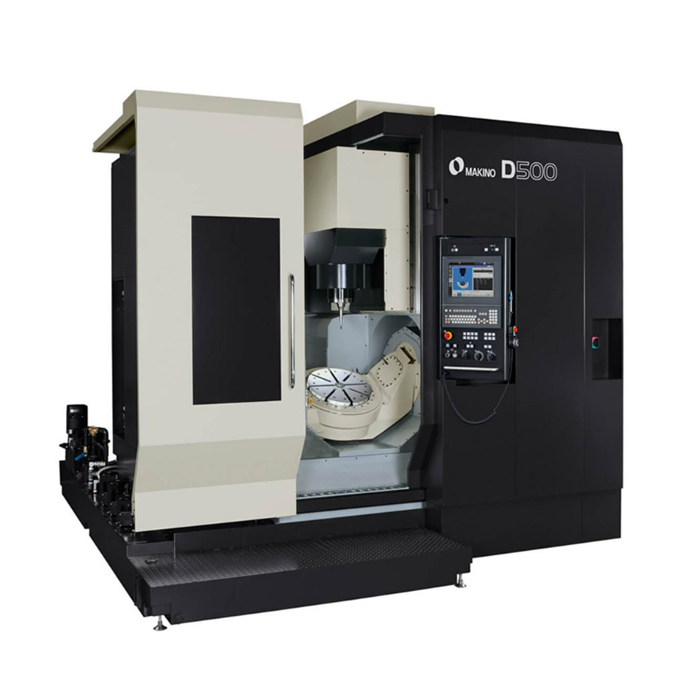

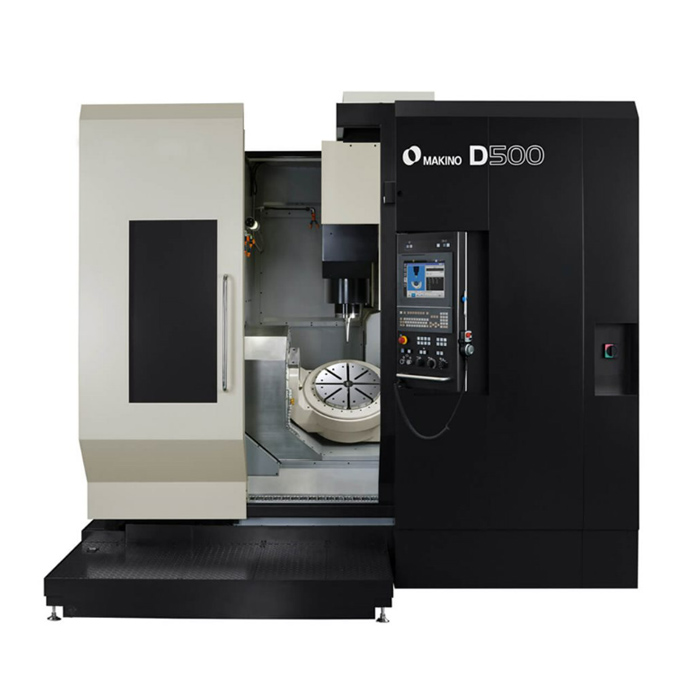

D500 立式五軸加工中心，專為復雜模具加工而設計。
D500 是為提供卓越的持續動態加工精度，完美滿足復雜模具加工需求而設計的。高剛性鑄件、滾珠絲桿中心冷卻、恒溫控制的DD馬達和主軸相結合，為溫度穩定性提供了保障。旋轉軸精度高于競爭機床的兩倍，以保證在遠離旋轉中心加工時依舊能保證高精度性能。
超高扭矩DD馬達保證了A軸和C軸的運動控制。A軸（傾斜軸）由位于驅動軸兩端的DD馬達控制。此設計消除了在遠離旋轉中心的重切削和加工過程中經常發生的扭曲。驅動軸與X軸平行運動，消除了在線性軸加速度期間發生的"搖籃偏轉"現象。
牧野D500可單獨配置或增配帶自動托盤更換裝置（APC）。機床可以輕松升級到 APC 配置的新版本。也可以升級整體自動化，將MMC2托盤柔性自動化生產系統應用于機床。D500甚至可以與a51臥式加工中心組合，實現極致的靈活性。
D500立式五軸加工中心以精確的全五軸加工能力征服了多面復雜三維輪廓幾何體的加工。其高精度、高響應控制技術使生產商即使在進行5軸聯動加工時也能達到更高的精度和表面質量要求。
人性化的牧野專家6控制器采用牧野專有的新一代超級幾何智能控制（SGI.5）系統，SGI.5是專門開發用于復雜的三維模型中微小的程序段的處理加工，確保加工運行速度比標準CNC系統更快，同時保證更高的精度。
標準規格
臺面
400 x 400 mm Φ500mm
X 軸
550 mm
Y 軸
1000 mm
Z 軸
500 mm
A 軸
+30°/-120°
C 軸
360°
主軸
14000rpm(20000,30000)
快移速度
X = 48,000 mm/min, Y,Z = 50,000 mm/min
切削速度
X = 32,000 mm/min, Y,Z = 40,000 mm/min
最大工件
?650 mm x 420 mm
載重
350 kg
刀庫容量
60 (80,113,155,197,239,281,323)
刀具到刀具
4.2s
最大刀具直徑 (有鄰接刀具 / 沒有鄰接刀具)
140 mm
最大刀具重量 (無限制 / 有限制)
8 kg
