手動系列平面磨床
好的機器設計，讓您的研磨作業更有效率，是加工提升競爭力的不錯選擇，提供工件精密研磨的恒久精度。
好的機器設計，讓您的研磨作業更有效率，是加工提升競爭力的不錯選擇，提供工件精密研磨的恒久精度。
機臺特點
■ 精度
工作臺面精度保證(試磨片x6片，其高度差) : 2μ
上下軸進刀最小單位 : 5μ
■ 主軸及馬達
2HP V3級低震動主軸動馬達
精密主軸採套筒式，ABEC Class 7 (P4) 軸承，0.003m/m TIR。
主軸軸承前端使用1個滾柱軸承，后端兩個斜角滾珠軸承。
■ 底床及滑軌
前后雙V， 左右1V一平，貼附耐磨片Turcite B，以及手工鏟花， 3軸滑軌皆硬軌。
一體式鑄件底床以及滑軌
主鑄件皆採用米漢納高級鑄鐵，經過退火及季化，不變形。
■ 油壓系統
工作臺左右運動採無段式， 速率1m/min~25m/min。
先進的油壓迴路系統，工作臺在兩端反轉時，達到最小的震動，即使關掉油壓，手搖亦輕鬆省力。
■ 潤滑系統
全自動以及集中式的潤滑系統。
產品規格 :

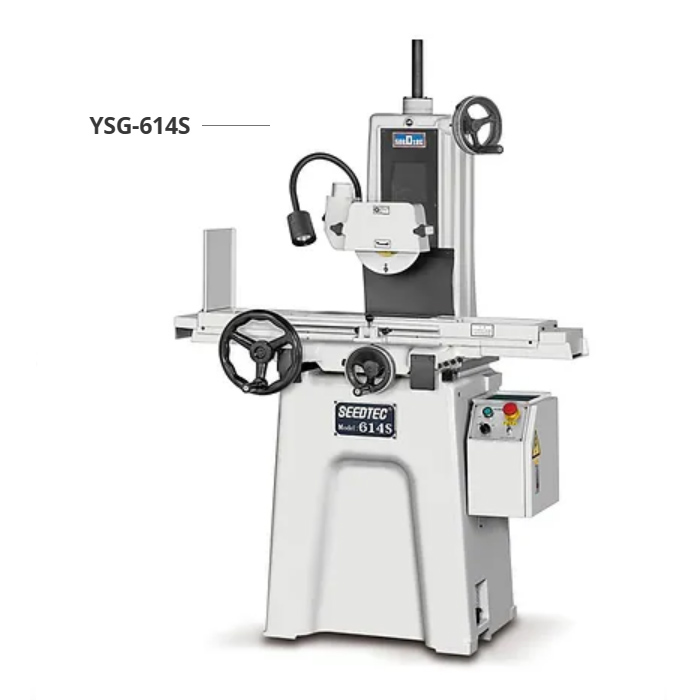

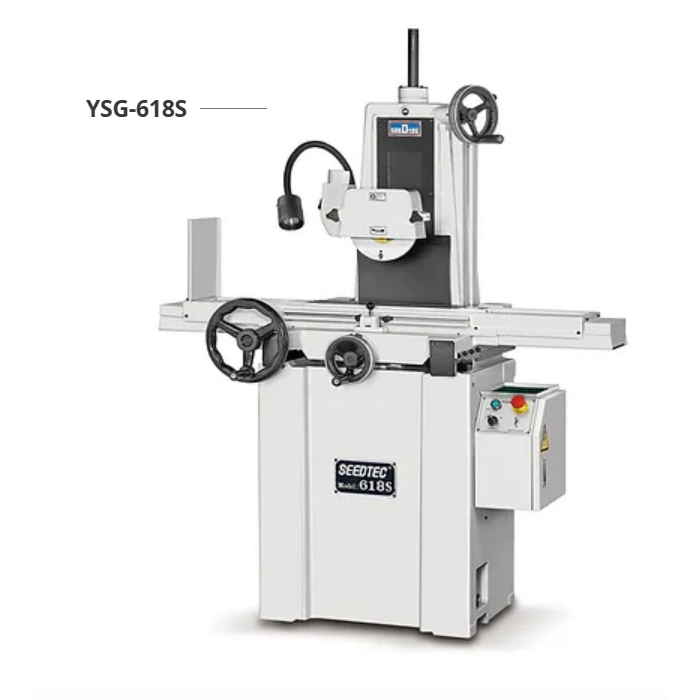

| 說明＼機型 | 單位 | YSG-614S | YSG-618S | |
| 加工能力 | 主軸中心到工作臺面距離 | mm | 400 | 400 |
| 工作臺臺面（長X寬） | mm | 365x150 | 465x150 | |
| 左右最大行程 | mm | 380 | 480 | |
| 前後最大行程 | mm | 177 | 177 | |
| 進給 | 工作臺左右移動（X軸） | |||
| 手輪（每轉） | ｍｍ | 105 | 105 | |
| 鞍座前後移動（Z軸） | ||||
| 手輪（每輪） | ｍｍ | 5 | 5 | |
| 手輪（每刻度） | ｍｍ | 0.02 | 0.02 | |
| 主軸頭上下移動（Y軸） | ||||
| 手輪（每輪） | ｍｍ | 1 | 1 | |
| 手輪（每刻度） | ｍｍ | 0.005 | 0.005 | |
| 尺寸＆重量 | 佔地面積（ＬｘＷｘＨ） | ｍｍ | 1000x1000x1800 | 1200x1000x1800 |
| 包裝尺寸 | ｍｍ | 1300x1100x2050 | 1520x1120x2050 | |
| 機臺重量（約） | ｋｇ | 590 | 700 | |
* 我們保留修改上述任何機器規格的權利，恕不另行通知。
