鞍座系列平面磨床

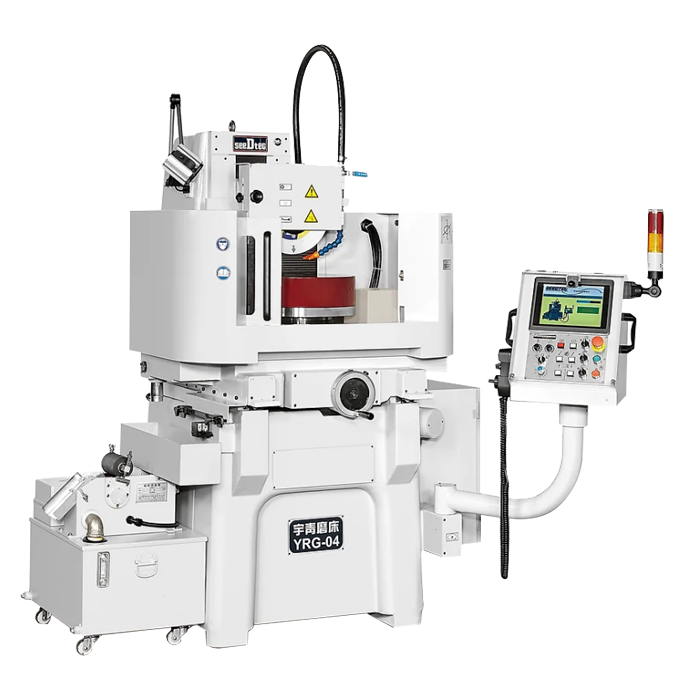

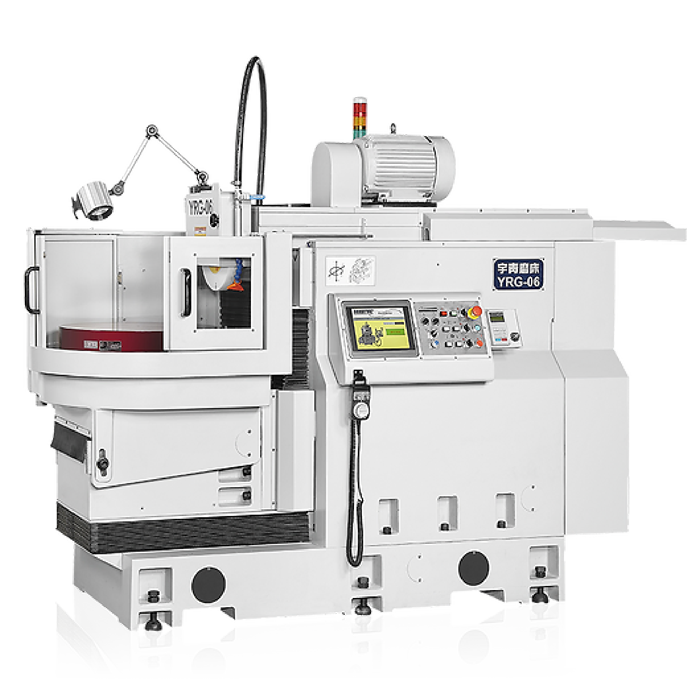

三軸伺服驅動精密回轉式平面磨床，轉盤式研磨，高工件精度。
三軸伺服驅動精密回轉式平面磨床，轉盤式研磨，高工件精度。
機臺特點
■ 精度
迴轉盤面精度保證(試磨片x6片， 其高度差) : 2μ
上下軸進刀精度最小單位 : 1μ
■ 主軸及馬達
上下軸採用AC伺服馬達驅動。
3HP V3級主軸動平衡馬達。(YRG-03/04)
精密主軸採直結式， ABEC Class 7 (P4) 軸承，0.003m/m TIR。
YRG-03 主軸軸承前端使用1個滾柱軸承及兩個斜角滾珠軸承，后端兩個斜角滾珠軸承。
YRG-04 主軸承前端使用兩個斜角滾珠軸承， 后端兩個斜角滾珠軸承。
■ 前后及迴轉盤
Z軸及迴轉盤皆由AC伺服馬達驅動。
迴轉盤不等速運動。
■ 底床及滑軌
Z軸雙V， 左右1V一平，貼附耐磨片Turcite B，以及手工鏟花， 3軸滑軌皆硬軌。
一體式鑄件底床以及滑軌。
主鑄件皆採用米漢納高級鑄鐵，經過退火及季化， 不變形。
產品規格
| 說明 \ 機型 | 單位 | YRG-03 | YRG-04 | ||
| 加工能力 | 電磁盤直徑 | mm | Ф300 | Ф400 | |
| 主軸中心到盤面距離 | mm | 210 | 280 | ||
| 前後最大行程(Z) | mm | 235 | 285 | ||
| 迴轉盤轉速 | rpm | 20-200 | 15-200 | ||
| 自動進刀量設定(單邊/雙邊進刀) | mm | 0.001-0.999 | 0.001-0.999 | ||
| 工件最大研磨直徑 | mm | Ф350 | Ф450 | ||
| 主軸&砂輪 | 主軸馬逹 | HP/P | 3 | 3/4 | |
| 主軸轉速(50/60HZ) | rpm | 2860/3460 | 1430/1735 | ||
| 砂輪尺寸(直徑x厚度x孔徑)(50HZ) | mm | 中205x13x31.75 | 中355x32x127 | ||
| 砂輪尺寸(直徑x厚度x孔徑)(60HZ) | mm | Ф180x13xФ31.76 | 中305x32xФ127 | ||
| 馬達 | 迴轉盤伺服馬達 | W | 900 | 400 | |
| 上下伺服馬達 | W | 300 | 300 | ||
| 前進伺服馬達 | W | 400 | 400 | ||
| 進給 | 上下進給 (Y 軸) | ||||
| 上下快速進給(Y軸)100% | mm/min | 300 | 240 | ||
| 上下慢速進給(Y軸)10% | mm/min | 30 | 24 | ||
| 電子手輪 | 每轉(X1,10X100) | mm | 0.1/1/10 | 0.1/1/10 | |
| 每刻度(X1X10X100) | mm | 0.001/0.01/0.1 | 0.001/0.01/0.1 | ||
| 前後進給 (Z軸) | |||||
| 前後快速進給(Z)100% | mm/min | 1200 | 1200 | ||
| 前後慢速進給(Z軸)10% | mm/min | 120 | 120 | ||
| 電子手輪 | 每轉(X1,X10,X100) | mm | 0.1/1/10 | 0.1/1/10 | |
| 每刻度(X1X10,X100) | mm | 0.001/0.01/0.1 | 0.001/0.01/0.1 | ||
| 尺寸&重量 | 佔地面積(LxWxH) | mm | 2100x1500x2130 | 2270x1700x2130 | |
| 包裝尺寸(LxWxH) | mm | 1700x1910x2260 | 2370x2220x2230 | ||
| 機臺重量 (約) | kg | 1247 | 1800 | ||
* 我們保留修改上述任何機器規格的權利，恕不另行通知。
