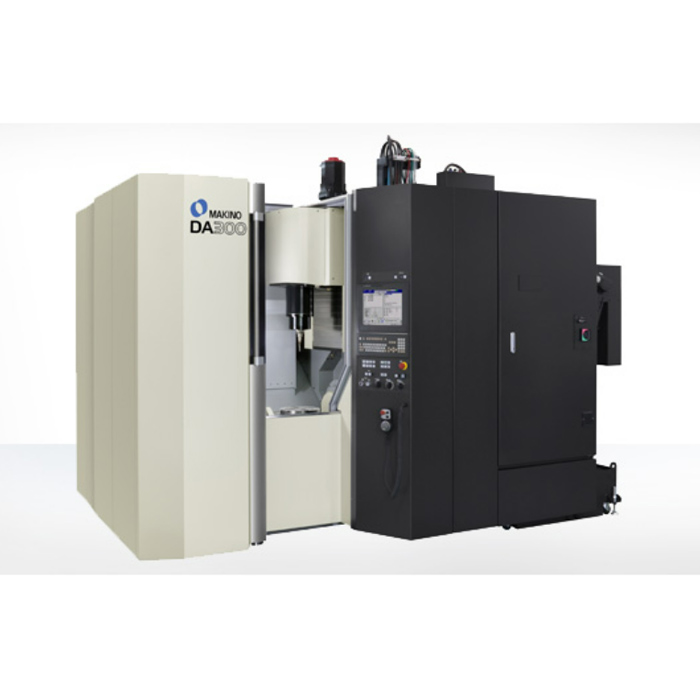

DA300 VMC縮短了復雜零部件的加工時間
DA300的靈感來自立式和臥式機床工作臺的優異設計特性，能夠在最小的機器占地面積內為多軸工件提供最高的生產能力。
這些功能使DA300成為操作簡易、多側訪問、完整輪廓加工能力的理想選擇，可快速高效地處理各種復雜的零部件生產應用-典型的工業液壓和氣動元器件，光學、電氣和半導體市場、醫療和牙科產品、壓鑄件、汽車零部件、飛機和航空航天部件。
DA300 立式五軸加工中心結合了高剛性結構和高動態運動控制，可顯著縮短零件生產時間，同時保證高精度的要求。該機床A軸和C軸配有直接驅動DD馬達設計，為復雜零部件的單組生產提供五個方位的加工。
主軸為20000 RPM、29.5 HP、HSK-A63 時，能夠處理與各種生產部件相關的苛刻銑削、鉆孔和攻絲任務。標準配置60把刀具的刀庫可滿足多種刀具加載，以解決任何零部件的應用。
為了進一步減少非切削時間，DA300在機器工作區域外標準配備了可視化BTS（破損刀具檢測裝置），以確保刀具的完整性，但不影響加工生產時間。
DA300 整體型工作臺（340mm x 300mm）留有氣動端口，可輕松組合到托盤系統中，實現快速、高效的零件更換，最大限度地提高了機器利用率。
牧野還提供兩個WPS（工件托盤系統），可現場加載到DA300機床中。這些可以現場擴展配置7個托盤規格或19個托盤規格。WPS支持"卸載-貨架"自動化，用于高效五軸機床。
牧野專家6控制系統通過使人與機器無縫連。簡易的界面布局、操作員協助、新機床功能和安全防護正在加速并保護您的工作效率。為了更高的生產率，幾何智能控制功能（SGI.5）可確保在刀具路徑執行期間實現優異性能，從而保證更短的生產周期。
標準規格
臺面
300 mm x 340 mm
X 軸
450 mm
Y 軸
620 mm
Z 軸
500 mm
A 軸
150° (+30 to -120)
C 軸
360°
主軸
20,000 (HSK - A63)
快移速度
60,000 mm/min
切削速度
60,000 mm/min
最大工件
450 mm diameter
最大工件尺寸 (直徑 X 高度)
Stand alone - ?450 x 400mm, Manual with chuck - ?450 x 295mm, WPS - □355 x 295mm
最大工件重量
Stand alone - 2250 kg, Manual with chuck - 215 kg, WPS - 80 kg
載重
250 kg
刀庫容量
60 tools
刀具準備時間
3.5 sec
最大刀具直徑 (有鄰接刀具 / 沒有鄰接刀具)
70mm / 140mm (ALL / ADJ)
最大刀具重量 (無限制 / 有限制)
8 kg
標準配置
| 60把刀庫 | 右置式切屑提升排屑機 | 3維手動進給 |
| 20，000 rpm，2級范圍，HSK-A63 主軸 | 防護罩內排屑器 | 主軸工作臺防碰撞功能 |
| 自動主軸油溫度控制器 | 牧野專家6控制系統 | 防碰撞保護 |
| 傾斜式工作臺（A軸&C軸） | 牧野專用超級幾何智能控制軟件SGI.5 | 用戶自定義宏（1100個變量 |
| 整體臺面（13.4" x 11.8"） | 數據中心容量（1 GB） | 螺旋插補 |
| 機床溫度控制 | 程序存儲容量（2 GB） | 便攜式手動脈沖發生器 |
| 滾珠絲桿"中心冷卻" | 刀具偏移（400組） | 空氣干燥器 |
| 支撐軸承和驅動馬達 | 剛性攻絲 | 維護建議系統 |
| A&C軸 DD馬達 | 剛性攻絲返回功能 | 英制/公制選擇 |
| 可視化刀具破損檢測裝置 | 五軸軟件 | 照明燈 |
| 自動潤滑供給裝置 | TCP = 刀具中心點控制 | 可編程數據輸入 （G10） |
| 底部冷卻系統 | DFO = 旋轉臺動態夾具偏移 | 主軸負載顯示 |
| 冷卻液噴嘴 | TWP = 傾斜面加工分度指令 | 主軸負載監控 |
| 主軸中心吹氣 | 三維刀具補償 | 刀具壽命管理 |
| 210psi貫穿主軸冷卻液 | 反向延時功能 | 直接備用刀具選擇 |
| 頂部噴淋冷卻系統 | 程序再啟動功能 | 雙重安全檢查 |
| 信號燈 （3 層）6 |
