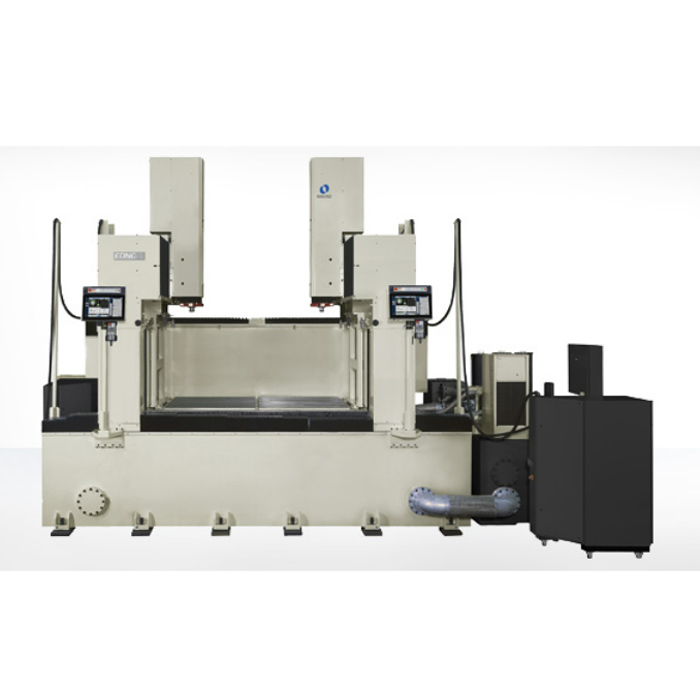

EDNC21機床具有良好的表面光潔度、較高的定位精度和表面精度。
由于它的雙機頭配置，EDNC21 Ram EDM機器提供了非常獨特和高生產率的能力。雙機頭的設計能夠在同一時間實現邊編程邊加工不同零件的功能，這可以顯著提高大型模具的生產量。即使它的尺寸比較大，EDNC21機器也能夠?qū)崿F(xiàn)較高的表面精度與精細的表面處理。利用精密的剛性結構即固定工作臺的設計，將雙龍門式頭部置于工件之上，使支撐的工件重量可達2.2萬磅(10000公斤)。使用一個可編程的升降式前門系統，為查看工作槽提供了良好的通道。
EDNC21機器的工作槽大小為3,100mm x 1,800mm，X/Y/Z行程為2,000mm x 1,500mm x 800mm。該機具有雙獨立ATC(自動換刀)系統，雙獨立控制器和雙獨立電源，方便多工序加工。ATC系統可以配置10或32的刀具庫，可以進行長期無人值守的機器操作。EDNC21電火花機床還可配置HS-Rib高速Z軸，實現高達20m/min的跳躍運動。HS-Rib Z軸采用集成的核心冷卻滾珠絲杠結構，通過精確的深度控制來保持高速跳躍運動。HS-Rib系統的效率優勢可以將循環時間減少高達60%，這使得大型EDNC21機床能夠?qū)崿F(xiàn)比其小得多的機床具有的功能。
EDNC21機器采用了雙 Hyper-i 控制系統，為用戶提供了友好和靈活的操作。不同技能水平的操作人員都將能看懂Hyper-i 控制系統的圖形特性和直觀的流線型流程，并將有效利用該系統省時的內置電子手冊和先進的 E-Tech博士智能幫助功能。24英寸高清晰觸摸屏為用戶提供了一個簡單/人性化的操作界面，以更好的實現機床的功能。另外，Hyper-i控制系統的真正優勢是它能夠智能地應用牧野的先進技術，如HyperCut和SuperSpark?IV，以提供高效的機器操作。
標準規格
臺面
2,500 x 1,450 mm
X 軸
2,000 mm
Y 軸
1,500 mm
Z 軸
600 mm (800 mm)
快移速度
3 m/min
最大工件重量
10,000 kg
刀庫容量
10, 32
工作液槽尺寸
3,100 x 1,800 x 1,000 mm
最大電極重量
100 kg
最大加工電源容量
60A ~ 240A
