為五軸模具加工而設計

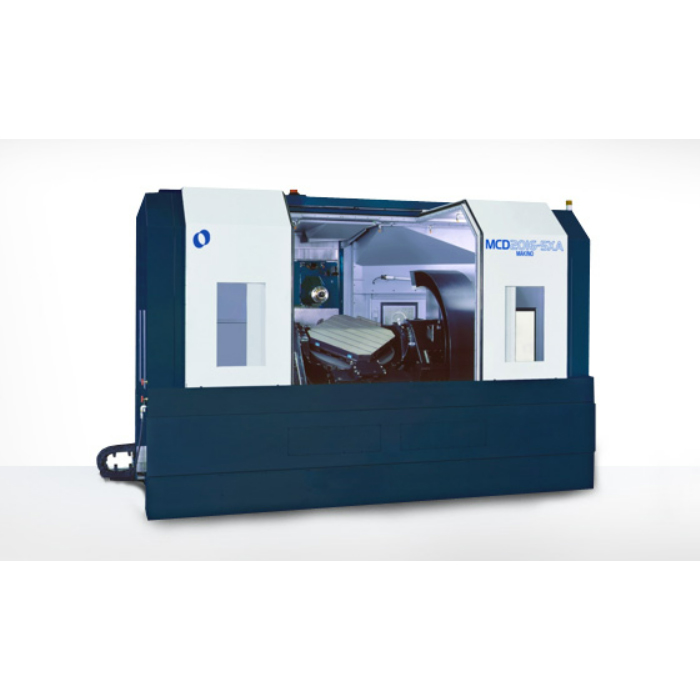

MCD2016-5XA臥式加工中心為五軸模具加工而設計,可為大型工件提供多面分度,同時實現五軸控制,實現高速,高精度的加工模具加工。 它標配6,000轉/分的主軸,便于大型工件的重型加工,直徑達2米,重達2.3噸。MCD2016-5XA臥式加工中心是為五軸模具加工而設計的。
MCD2016-5XA采用0.1μm刻度反饋和熱穩定性測量,如牧野熱穩定器和熱控室(選配規格),可提供更高的精度和更長時間的連續,高質量加工。A軸和B軸為高精度、多面加工和同時五軸控制提供0.0001度的分度。
標準規格
臺面
1000 mm
X 軸
2000 mm
Y 軸
1600 mm
Z 軸
1300 mm
A 軸
115° (-100°to +15°)
B 軸
360°
C 軸
None
主軸
6,000 rpm
快移速度
16,000 mm/min
切削速度
630 in/min
最大工件
?2000 x 1520 mm R
載重
5,060 lbs.
刀庫容量
30, (60,99,120)
最大刀具直徑 (有鄰接刀具 / 沒有鄰接刀具)
11.81"
