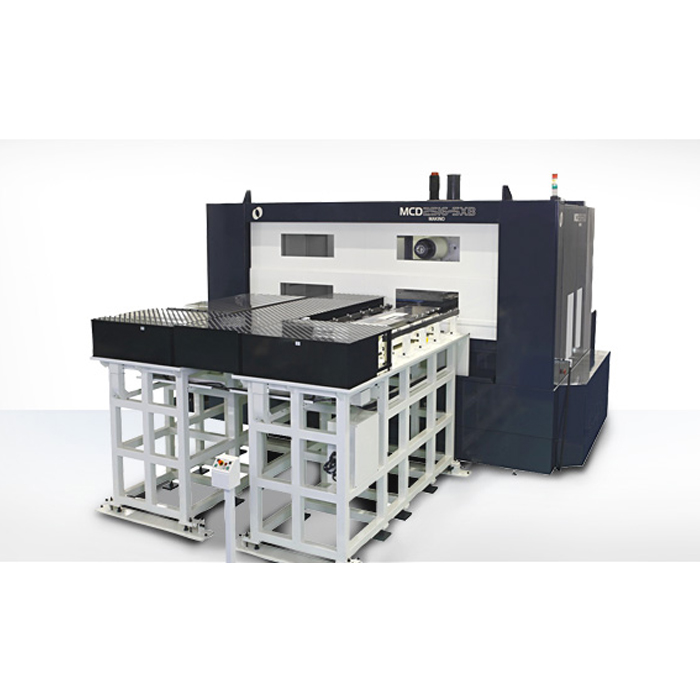

五軸控制臥式加工中心
MCD2516-5XB具有大型工件的多面分度和同步五軸控制,可實現高速,高精度加工。
MCD2516-5XB標配是6,000 轉/分鐘的主軸,便于大型工件的重型加工,直徑可達2.7米,重量可達2噸。
MCD2516-5XB采用0.1μm刻度反饋和熱穩定性測量,如Makino熱穩定器和熱室(可選規格),可提供更高的精度和更長時間的連續、高質量加工。A軸和B軸為高精度、多面加工和同時五軸控制提供0.0001度的分度。
標準規格
臺面
1800 x 1000 mm
X 軸
2500 mm
Y 軸
1600 mm
Z 軸
1300 mm
A 軸
130° (-110°to +20°)
B 軸
+/- 225°
C 軸
None
主軸
6,000 rpm
快移速度
16,000 mm/min
切削速度
630 in/min
最大工件
2700 x 1600 mm R
載重
4,400 lbs.
刀庫容量
30 (60,99, 120)
最大刀具直徑 (有鄰接刀具 / 沒有鄰接刀具)
11.81"
