固定工作臺的設計和較高的加工規范，旨在產品最終的高精度

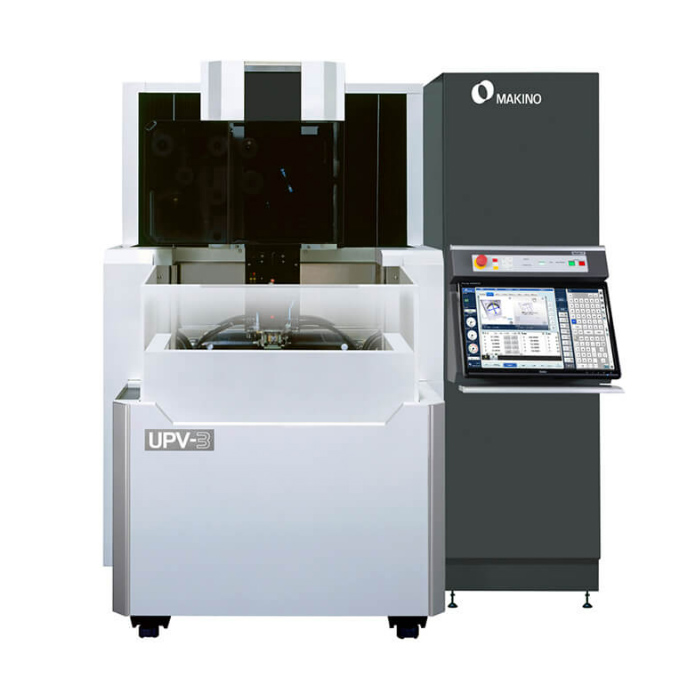

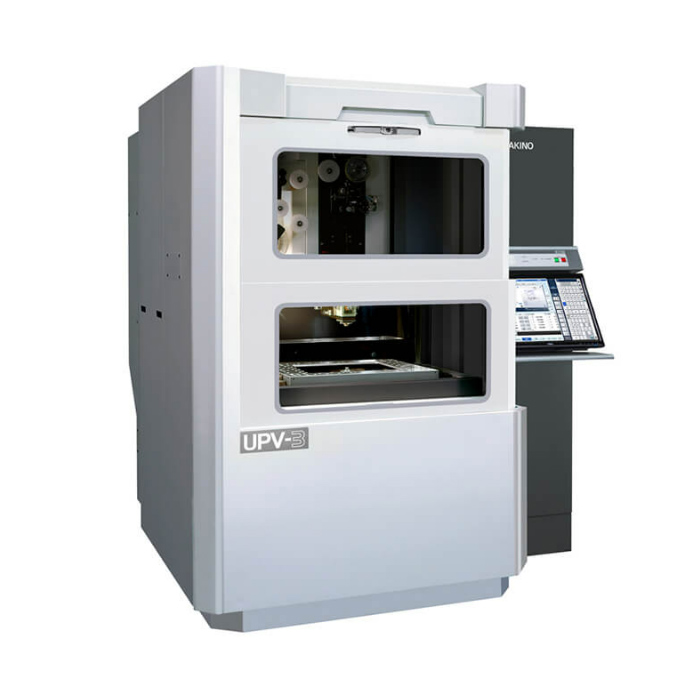

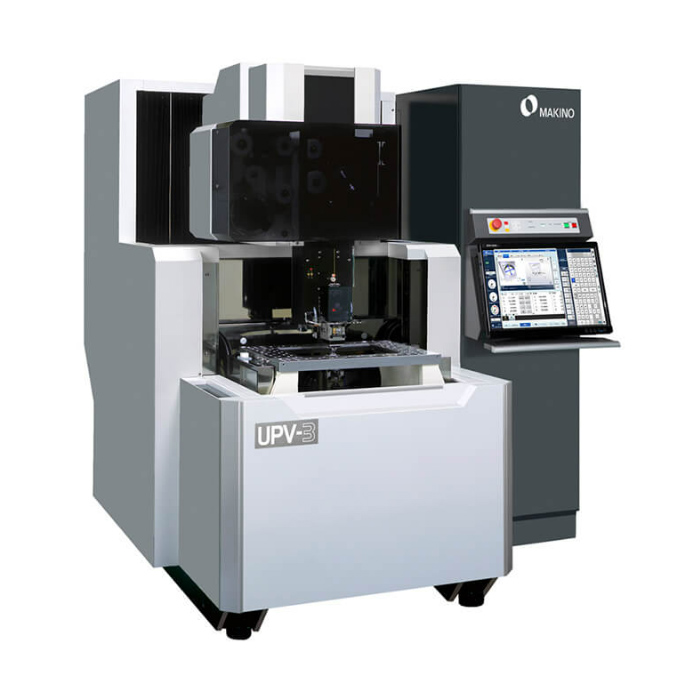

UPV-3線電火花機床的設計目的是在實現超細表面處理的同時，實現最終的精密加工。該機器是建立在久經考驗的牧野Uj系列線電火花加工平臺，利用固定裝夾方式，被認為是一個更高的加工精度規范。UPV-3使用油性介質系統,表面加工精度可達到0.02μmRa (1μinRa),表面精度比傳統的水性線電火花更加出色。
在UPV-3機器上使用的絕緣油與電火花機使用的絕緣油相同，與傳統的去離子水介質相比，線電極與工件之間的間隙在放電時可使電火花間隙更小。與去離子水不同的是，去離子水總是具有輕微的導電性，介質油是電中性的，將支持更低功率水平的加工，以實現更高的精度，更好的表面光潔度，并改善工件質量。
此外，使用介質油液還能提高工件質量。較低的能量水平有助于產生較低水平的熱影響區，并將其加工到幾乎無法檢測到的程度。不像去離子水，介質油液是化學中性的，所以它能完全消除氧化，這意味著工件不會生銹。而在機器中，介質油還能保護合成材料如碳化物和PCD金剛石，消除這些材料的粘結劑成分的氧化腐蝕，如碳化鈷的耗盡，并保持材料的完整性，以顯著增加部件的功能壽命。
作業區的操作通道是利用3面升降式加工槽設計的，可以簡化工件的安裝，同時也將自動化需求降到較低。人性化和生產力是UPV-3機器與Hyper-i控制系統的特點。超大24英寸級高清觸摸屏為操作人員提供了一個全新的視圖。并利用直觀和熟悉的類似于智能手機和平板電腦觸摸式的縮放/點擊/滑動操作。簡單的機器操作是在Hyper-i控制上完成的，分為程序/安裝/運行3步流程，有很多有用的智能工具和功能，為操作者提供了更大的方便和靈活性，如標準的全功能高級手控盒。內置電子手冊，教學培訓視頻，先進的E-Tech博士幫助功能，提供了實際的資源，機器在使用者的指尖保持高效率的運行。
UPV-3是超精密應用的理想機器，如精密沖壓和精密沖裁組件，并可以配備一個可選的集成三維設置探頭和旋轉工作臺，這是刀具插入制造的理想選擇。UPV-3也有安全設備的標準配置，例如用于無人值守操作時可靠的滅火系統。
標準規格
臺面
630mm x 450mm
X 軸
370mm
Y 軸
270mm
Z 軸
220mm
最大工件尺寸 (直徑 X 高度)
780mm x 590mm x 100mm
最大工件重量
350 kg
工作液槽尺寸
790mm x 610mm
