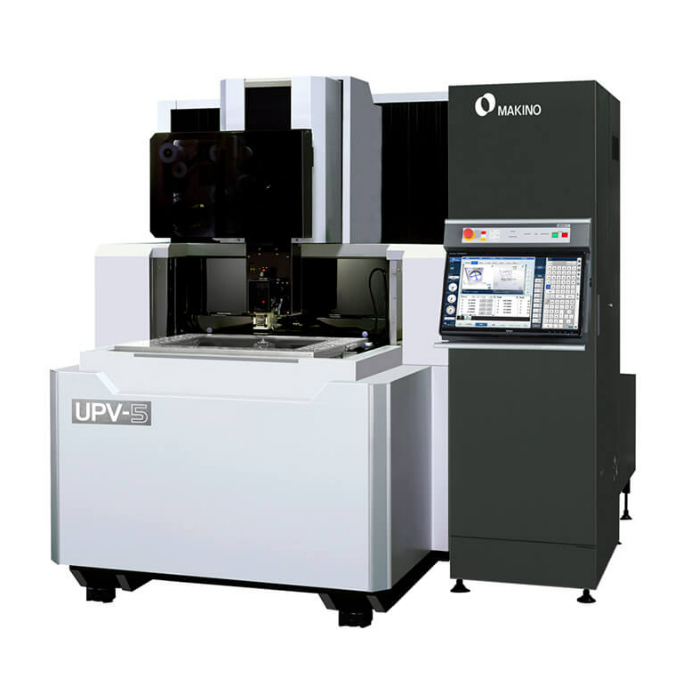

UPV-5用于大零件細微方面的相關精度和表面精加工質量的處理。
采用UPV-5線切割機床，完成較大零件的精度和表面精加工質量的處理。油基雙電系統是UPV-5所特有的 ,可對加工放電時火花的能量進行更好的控制，這種更好的控制使得機床能夠以更小的能量進行加工,同時使UPV-5表面加工粗糙度低至0.02μmRa(1μinRa)。這種水平的表面光潔度是無法使用傳統的去離子水電介質加工出來的，因為這種去離子水總是有輕微的導電性，這抑制了機床以較低放電能量進行加工的能力。
和較小的UPV-3機床一樣，UPV-5是基于牧野久經考驗的UJ系列機床平臺上設計的，它利用一個固定的工作臺設計，保持了更嚴謹?shù)募庸ぞ裙睢Ｈ嫔倒ぷ鞑墼O(shè)計提供了良好的工作區域，這簡化了工件的裝載和設置的步驟，同時完全滿足自動化的要求。UPV-5適合于超精密應用，例如精密沖裁和精密沖壓模具組件。該機床還可以配置集成的三維安裝探頭和旋轉工作臺，以滿足切削刀具插入制造行業的需求。
使用油作為電介質，這種油與沉頭電火花加工用油相同，也是有助于提高零件精度和冶金質量。與水電介質不同，油電介質在化學上是中性的，所以它完全消除了氧化作用，這意味著鋼件在機床中永遠不會生銹。該油電介質還可保護合成材料，如PCD金剛石和碳化物，并消除這些材料粘結劑成分的氧化腐蝕，如碳化鈷耗盡，同時保持了材料的完整性，顯著提高了組件壽命。HAZ和重鑄的冶金特性在水加工線切割上也得到了改善，由于油能夠支持較低的放電功率水平，因此幾乎無法檢測到相關損耗。
流線型的Hyper-i控制使UPV-5的操作非常簡單和直接?，F(xiàn)代化的用戶友好界面，使用了一個寬24寸的高清觸摸屏，帶有與智能手機、平板電腦一樣的/滑/拖功能，并包括一個先進的便攜操作手控盒。Hyper-i控制還具有機載電子手冊，先進的E-Tech博士幫助功能，和視頻培訓教程，賦予操作員所需的一切，使生產控制在他們手中。UPV-5也標配了安全設備，例如用于可靠和長時間無人值守操作的綜合滅火系統。
標準規格
臺面
810mm x 550mm
X 軸
550mm
Y 軸
370mm
Z 軸
220mm
最大工件尺寸 (直徑 X 高度)
960mm x 690mm x 100mm
最大工件重量
550 kg
工作液槽尺寸
810mm x 550mm
