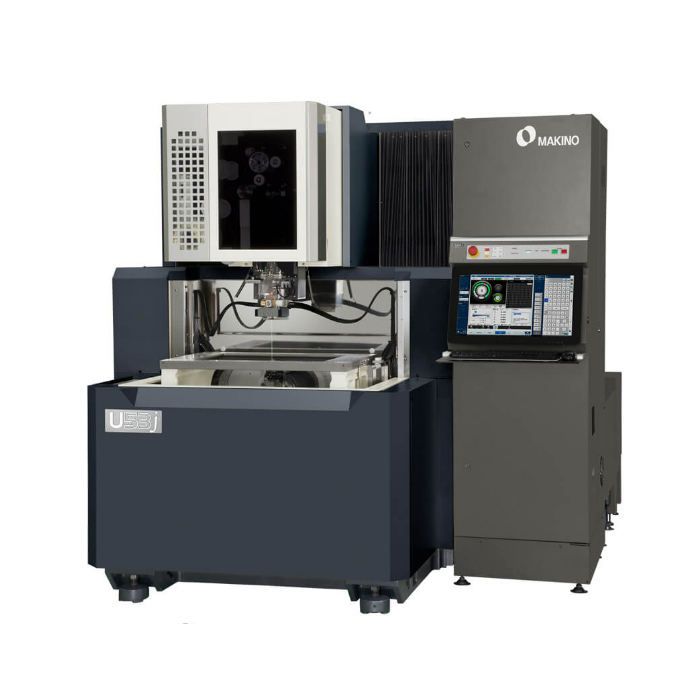

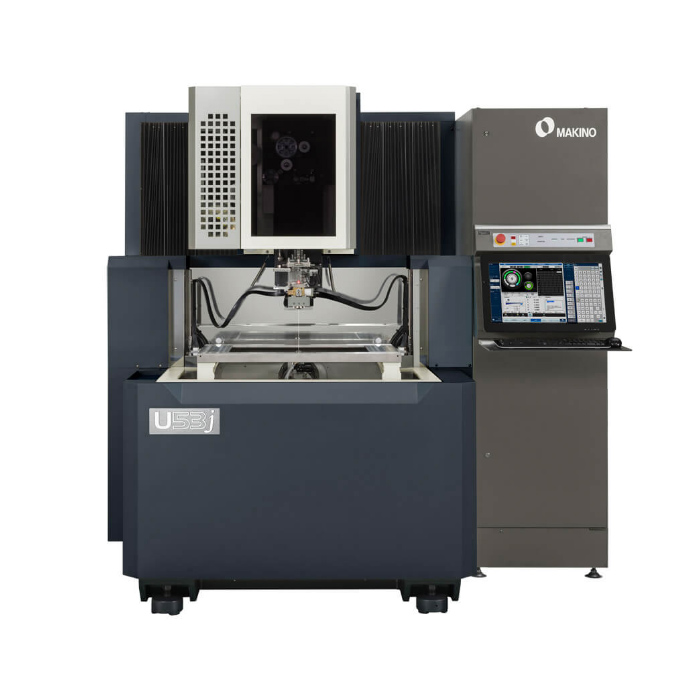

U53j線切割機提供與U32j同樣的高精度和高表面光潔度，并且行程更大
U53j線切割機提供與U32j同樣的高精度和高表面光潔度，并且行程更大。 U53j的固定工作臺結構通過消除了移動工作臺設計中出現的加工液重量移位，提高了精度和可重復性。通過采用節省空間的設計，將加工液箱體集成到機器的底座鑄件中，從而減少了機器的占地面積，提高了熱穩定性。整個機床結構保持恒定溫度，冷卻空氣在整個機床內循環，以減少熱增長或形變。
U53j為操作人員提供了一個Hyper-i控制的命令視圖，該控制系統帶有一個24英寸的高清觸摸大屏，采用了一個簡單的三步操作過程，即程序/設置/運行。Hyper-i控制非常高效且用戶友好，提供了一個直觀且熟悉的觸摸拖拽操作界面，類似于智能手機和平板電腦，可用于所有牧野線切割機和RAM電火花機。標準全功能高級手控盒、內置電子手冊、教學培訓視頻和先進的E-Tech專家?guī)椭δ苁共僮鲉T能夠在指尖處獲得所需的一切生產力。
3面升降工作槽提供了符合人體工程學的工作通道，為操作員提供了無障礙的機器維護和裝卸工件的通道。升降工作槽的自動化設計簡化了工作槽高度的數控編程，簡化了自動化要求。U53j可以配置一個3D探針系統，以進一步減少工件設置時間，牧野獨有的H.E.A.T.技術可供選裝，可提高不良沖洗應用的生產率。
U53j是生產高精度注塑模具、精密沖壓工具和醫療部件的理想選擇。與標準U3和U3 H.E.A.T.型號相比，該機器具有更高的精度和表面光潔度，能夠使用晶體電路產生低至0.08μmRa的表面光潔度，并且可以選擇使用細至50μm的切割線進行操作。在裝配過程中，通過更高的公差對準規范，提高了位置精度。各軸組裝精度容許值低至3μm，垂直度和平行度的組裝精度容許值低至4μm確保了長期可靠的持續精度。
標準規格
臺面
810 x 560 mm
X 軸
550 mm
Y 軸
370 mm
Z 軸
220 mm
工作液槽尺寸
970 x 710 mm
Available Wire Size:
.08, .1, .15, .2, .25, & .3 mm
