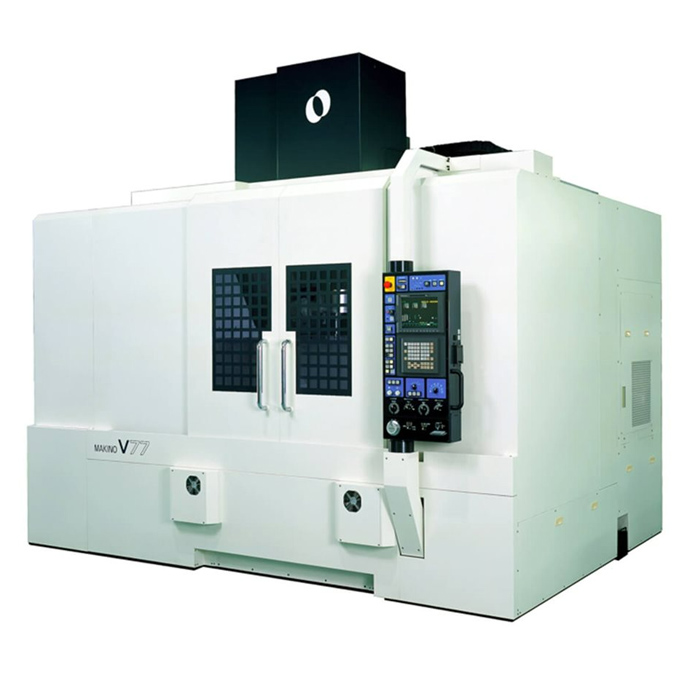

V77立式加工中心經過設計,可將熱變形對零件精度的影響降至更低,并提供高品質表面光潔度。
V77提供了通過環境控制來提高機床精度的功能,如牧野的核心冷卻技術和軸承內壓潤滑系統,它更大限度地減少了主軸的變形,并采用了雙屏蔽式防護罩,以減少工廠溫度變化帶來的影響。
V77有錐度40、20000/30000rpm,和錐度50、12000/18000rpm兩種規格的主軸可供選擇,可以比通用機床更有效的對加硬材料型腔或型芯做粗加工和精加工。對于2.5噸以下的工件,Y軸采用了剛性直線導軌和雙滾珠絲杠。
人性化的牧野專家6控制系統,帶有牧野有的新一代幾何智能(SGI.5)控制系統,該系統是開發用于復雜的三維模型中微小的程序段的處理加工,確保加工運行速度比標準CNC系統更快,同時保證更高的精度。
標準規格
臺面
1400 x 700 mm
X 軸
1200 mm
Y 軸
700 mm
Z 軸
650 mm
主軸
20000
主軸刀柄型號
BT40 (HSK-A63)
快移速度
20000 mm/min
切削速度
20000 mm/min
最大工件
1400 x 700 x 550 mm
載重
2,500 kg
刀庫容量
20 (30, 40, 80)
刀具到刀具
5 secs
最大刀具直徑 (有鄰接刀具 / 沒有鄰接刀具)
120 mm
最大刀具重量 (無限制 / 有限制)
8 kg
