a51nx-5XU的線性導軌X軸，Y軸和Z軸采用與牧野業界的a51nx相同的分層柱，床身和剛性鑄件結構。旋轉B軸和C軸的運動來自一對響應式（75/150 rpm）直驅電機。兩個電機都采用整體鑄造結構，消除了臺面上五軸設計常見的疊加誤差和剛性損失。輪廓工作臺鑄件提供了理想的主軸接近工件的狀態。 C軸電纜穿過頂部防護板，確保其可靠性和無鐵屑干擾操作。
a51nx-5XU與其他小型五軸加工解決方案的區別在于其水平方向和集成工件的自動化。水平方向提供理想的切屑排除。避免了特別是在航空航天和醫療材料中切屑的重復切削，可延長刀具的使用壽命和零件表面的光潔度。然而，以五軸水平方向裝夾零件可能會帶來一些材料處理方面的挑戰。a51nx-5XU采用獨特的工作托盤庫可以消除這些挑戰。

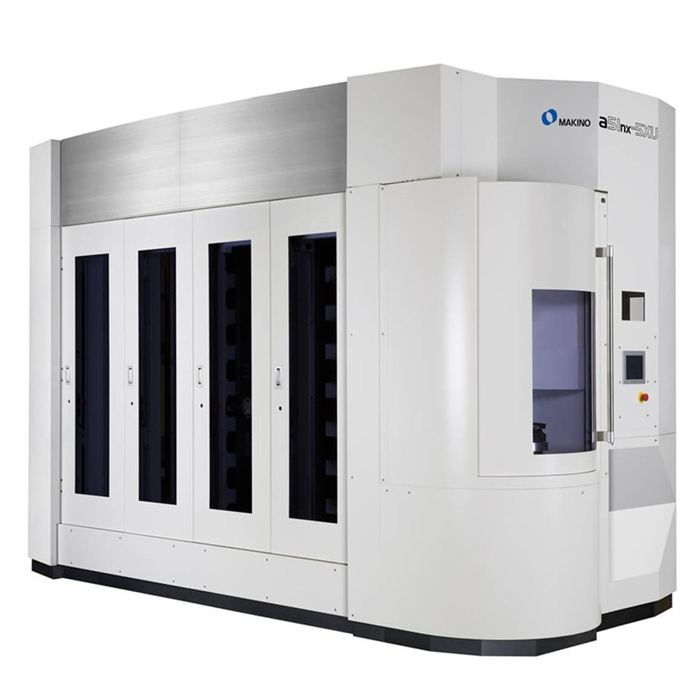

每個a51nx-5XU都配置了一個類似于牧野經過驗證的矩陣式刀具庫的工作托盤庫（WPM）。標準WPM22可存儲22個寬約300毫米，高約300毫米的工件。選配的WPM58可容納58個較小的約200mm的工件。零件直接安裝在50錐度雙接觸刀架(BBT50)上，并存儲在WPM矩陣庫中。在短短4秒鐘內，自動換刀裝置可將準備好的工件從WPM工件托盤庫傳送到機床C軸的整體V型法蘭接收器。通過標準的工件設定站離線安裝和加載工件以確保主軸的更大利用率。
五軸零件生產能力與標準工件自動化的結合，使a51nx-5XU成為旋轉切削刀具、航空航天，醫療和原型零件制造的理想解決方案。工作托盤庫支持無人連續化多品種小批量產品制造以及傳統的大批量零件生產。
標準規格
270° (-90° ~ +180°) Direct Drive
300mm ? X 300mm (WPM22) / 200mm ? X 300mm (WPM58)
