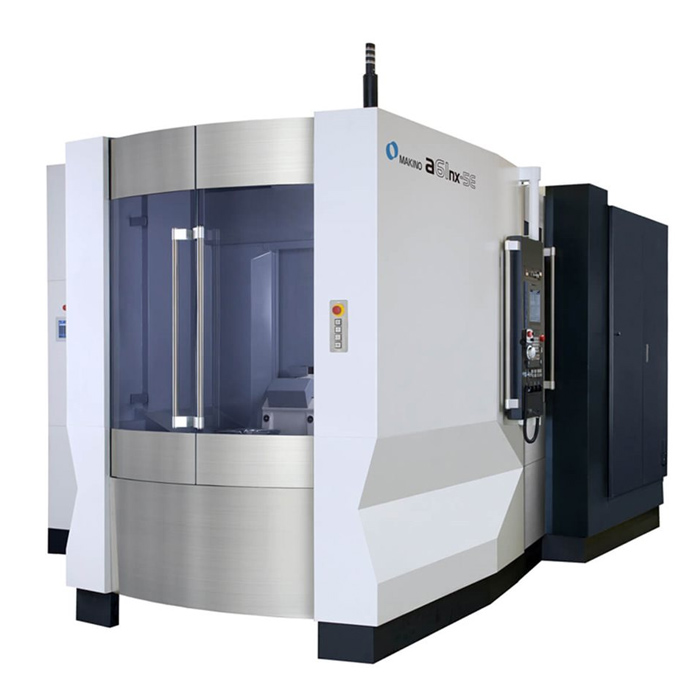

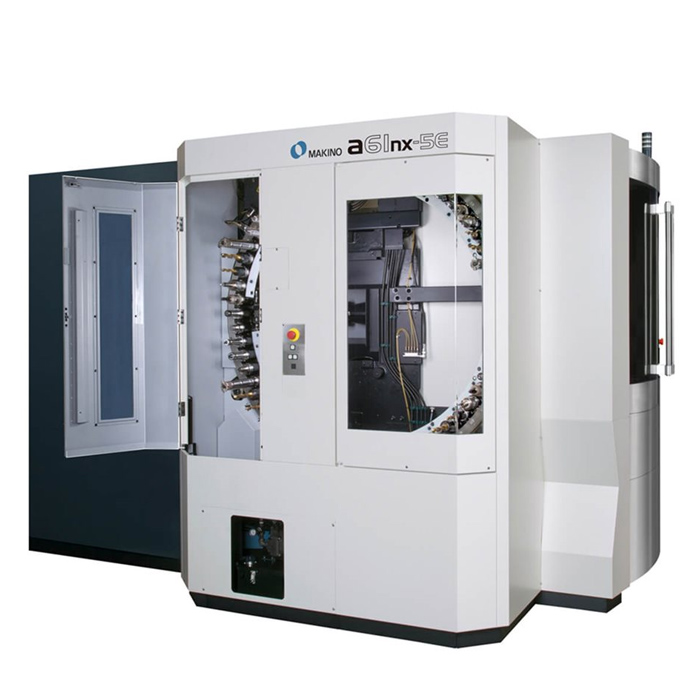

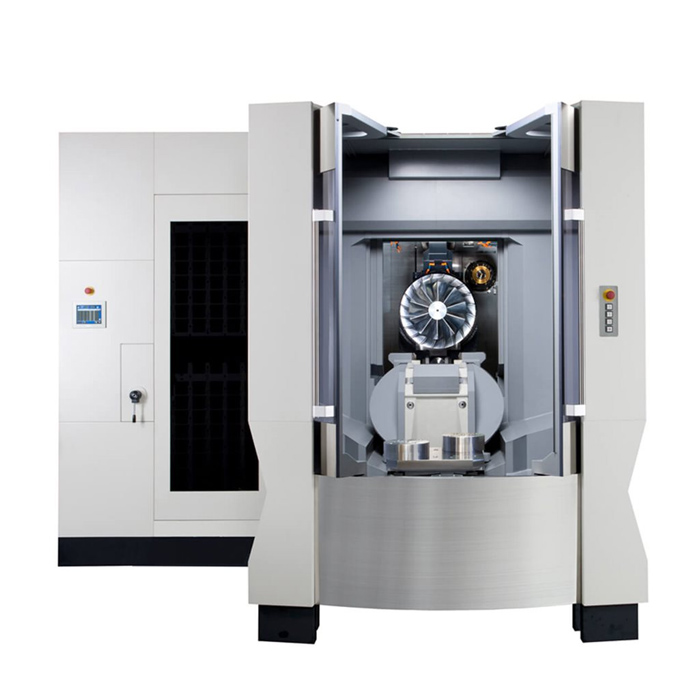

61nx-5E 五軸臥式加工中心為小型航空零件生產提供合適的解決方案。
a61nx-5E五軸臥式加工中心為中小型復雜五軸部件和整體航空航天零件的高效鋁加工而設計。 其設計基于廣泛成功的nx系列機器。
標準規格
臺面
400 mm
X 軸
730 mm
Y 軸
730 mm
Z 軸
680 mm
B 軸
290° (-110° ~ +180°) Direct Drive
C 軸
360° Direct Drive
主軸
14,000 (24,000 opt)
快移速度
60,000 mm/min
切削速度
50,000 mm/min
最大工件
700 mm ? x 400 mm (with limitations)
載重
150 kg
刀庫容量
60 (133, 218, 313 opt)
刀具到刀具
0.9
刀具準備時間
2.4
最大刀具直徑 (有鄰接刀具 / 沒有鄰接刀具)
170 mm
最大刀具重量 (無限制 / 有限制)
12 kg
