UPV-3

潤滑油加注指導書TSS-01-0019

前言:

隨著機床使用時間的增長，滾珠絲杠和直線導軌表面的潤滑脂的性能也會逐漸發生性質上的劣化，從而導致潤滑性能的降低。此外，由于滾珠絲杠螺母和直線導軌滑塊內部的潤滑脂也隨著行程運動逐漸溢出:與此同時，受使用環境的影響，也會使?jié)櫥蹪峄蛘弋愇锏然烊耄孕枰鶕?jù)使用頻率度補充潤滑脂。

潤滑脂性能降低，會影響到滾珠絲杠和直線導軌的精度和壽命。在通常情況下，請每 36 月對機床添加一次潤滑脂。

警告，添加潤滑脂時，請務必按下帶鎖緊急停止按鈕，防止因其他地方的操作而使本裝置意外啟動。如果在按下帶鎖緊急停止按鈕的狀態下無法進行保養，請進行事先處理，保證機床軸不動后再進行保養作業。為了保證保養作業中其他人員不會操作機器，請?jiān)跈C(jī)器前方醒目處出示正在進行保養作業或者禁止操作機械的標牌。

注釋:

1、潤滑油脂:請使用昭和 SHELL 石油株式會社公司生產的阿爾巴尼亞潤滑脂 S No.2

潤滑油脂零件號碼:Y111Z0000669 ALVANIA GREASE S2(400g)

2、手動潤滑脂槍:容量400cc

油脂槍零件號碼:Z339F0800000    CH-400

油槍嘴零件號碼:Z339S0100070    CNP-2

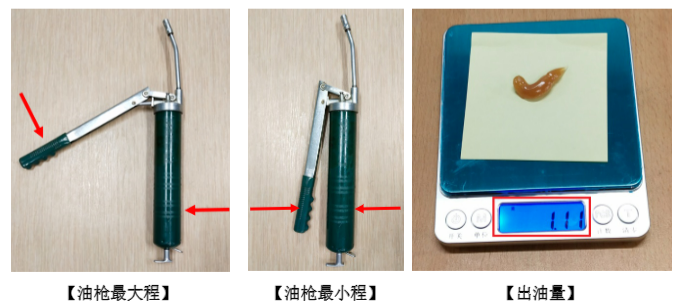

出油量說明:

油槍手柄從最大程壓縮到最小，擠壓出油量為 1.0克左右

二、作的步(X軸Y、U軸、V軸

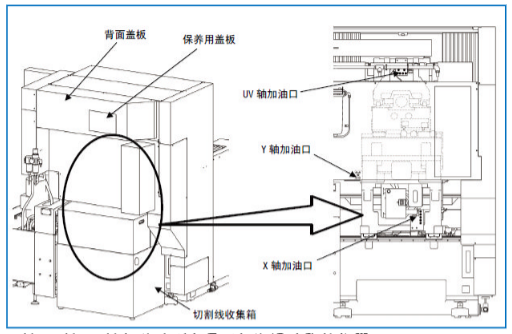

(a) 取出切割線收集箱，可以看到X軸和Y軸的加油口(請參考下圖)。

(b) 取下機器背面上方的蓋板或用于維修保養的蓋板，可以看到U軸和V軸的加油口(請參考下圖)。

(c)將機床X軸、Y軸、U軸、V軸都移動到容易添加潤滑油脂的位置。

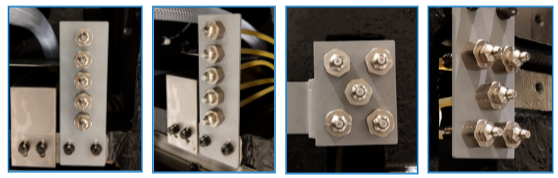

(d)用無塵紙將機床X軸、Y軸、U軸、V的加油口清潔千凈(如下圖)。

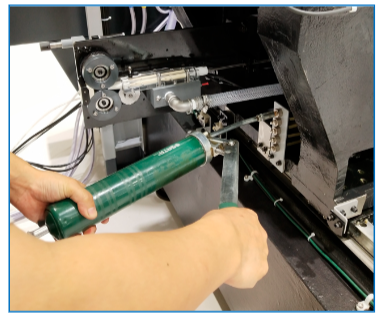

(e)給X軸、Y軸、U軸、V軸添加潤滑脂，每處加油口約加注4g潤滑脂(如下圖)

注意:每個加油口加注4g潤滑脂分4次來完成加注，首先每個加油口加注1次(潤滑油1g左右)移動X軸、Y軸、U軸、V軸全程往返2、3 次，使?jié)櫥鶆蚍植己蜐B透。

將這個步驟循環4次來完成潤滑油脂添加。

(f)添加潤滑脂結束后，再用無塵紙將X軸、Y軸、U軸、V軸的加油口處多余的油脂清潔干凈。

(g)將取下的蓋板、切割線收集箱裝回原來的位置。

三、作業的步(Z 軸)

(a)取下Z軸右側面的小蓋板，將Z軸移動到從窗口可以看到加油口的高度(如下圖)。

(b)用無塵紙將Z軸加油口清潔干凈。

(c)給Z軸添加潤滑脂，每處加油口約加注4 g潤滑脂(如下圖)。

注意:每個加油口加注4g潤滑脂分4次來完成加注，首先每個加油口加注1次(潤滑油1g左右)移動Z軸全程往返2、3 次，使?jié)櫥鶆蚍植己蜐B透。

將這個步驟循環4次來完成潤滑油脂添加。

(d)添加潤滑油脂結束后，再用無塵紙將Z軸的加油口處多余的油脂清潔干凈

(e)將取下的蓋板裝原來的位置
